什么是IC测试?实现芯片测试的解决方法介绍

日期:2021-07-16 14:14:43浏览量:5394标签:芯片检测IC测试

什么是IC测试?任何一块集成电路都是为完成一定的电特性功能而设计的单片模块,IC测试就是集成电路的测试,就是运用各种方法,检测那些在制造过程中由于物理缺陷而引起的不符合要求的样品。从而确保产品良率和成本控制的重要环节,在IC生产过程中起着举足轻重的作用。

什么是IC测试?实现芯片测试的解决方法介绍

IC测试是集成电路生产过程中的重要环节,测试的主要目的是保证芯片在恶劣环境下能完全实现设计规格书所规定的功能及性能指标,每一道测试都会产生一系列的测试数据,由于测试程序通常是由一系列测试项目组成的,从各个方面对芯片进行充分检测,不仅可以判断芯片性能是否符合标准,是否可以进入市场,而且能够从测试结果的详细数据中充分、定量地反映出每颗芯片从结构、功能到电气特性的各种指标。因此,对集成电路进行测试可有效提高芯片的成品率以及生产效率。

芯片需要做哪些测试呢?

ic芯片测试

主要分三大类:芯片功能测试、性能测试、可靠性测试,芯片产品要上市三大测试缺一不可。

功能测试看芯片对不对性能测试看芯片好不好可靠性测试看芯片牢不牢功能测试,是测试芯片的参数、指标、功能。性能测试,由于芯片在生产制造过程中,有无数可能的引入缺陷的步骤,即使是同一批晶圆和封装成品,芯片也各有好坏,所以需要进行筛选,人话说就是鸡蛋里挑石头,把“石头”芯片丢掉。可靠性测试,芯片通过了功能与性能测试,得到了好的芯片,但是芯片会不会被冬天里最讨厌的静电弄坏,在雷雨天、三伏天、风雪天能否正常工作,以及芯片能用一个月、一年还是十年等等,这些都要通过可靠性测试进行评估。

那要实现这些测试,我们有哪些解决方法呢?

测试方法:板级测试、晶圆CP测试、封装后成品FT测试、系统级SLT测试、可靠性测试,多策并举。

板级测试

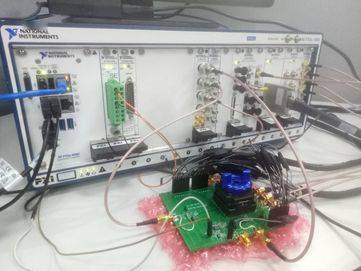

板级测试,主要应用于功能测试,使用PCB板+芯片搭建一个“模拟”的芯片工作环境,把芯片的接口都引出,检测芯片的功能,或者在各种严苛环境下看芯片能否正常工作。需要应用的设备主要是仪器仪表,需要制作的主要是EVB评估板。

晶圆CP测试

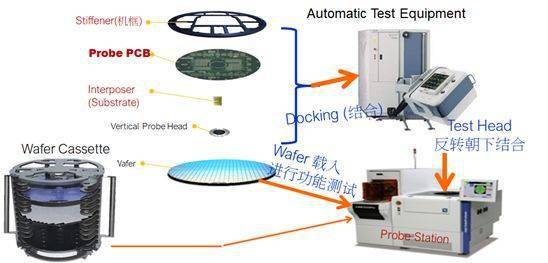

晶圆CP测试,常应用于功能测试与性能测试中,了解芯片功能是否正常,以及筛掉芯片晶圆中的故障芯片。CP【Chip Probing】顾名思义就是用探针【Probe】来扎Wafer上的芯片,把各类信号输入进芯片,把芯片输出响应抓取并进行比较和计算,也有一些特殊的场景会用来配置调整芯片【Trim】。需要应用的设备主要是自动测试设备【ATE】+探针台【Prober】+仪器仪表,需要制作的硬件是探针卡【Probe Card】。

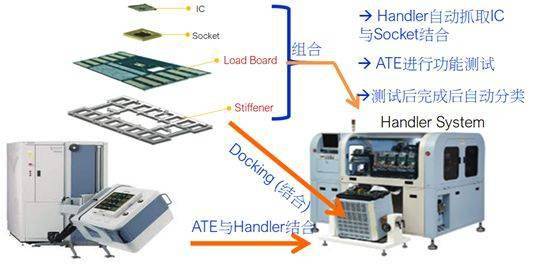

封装后成品FT测试,常应用与功能测试、性能测试和可靠性测试中,检查芯片功能是否正常,以及封装过程中是否有缺陷产生,并且帮助在可靠性测试中用来检测经过“火雪雷电”之后的芯片是不是还能工作。需要应用的设备主要是自动测试设备【ATE】+机械臂【Handler】+仪器仪表,需要制作的硬件是测试板【Loadboard】+测试插座【Socket】等。

系统级SLT测试,常应用于功能测试、性能测试和可靠性测试中,常常作为成品FT测试的补充而存在,顾名思义就是在一个系统环境下进行测试,就是把芯片放到它正常工作的环境中运行功能来检测其好坏,缺点是只能覆盖一部分的功能,覆盖率较低所以一般是FT的补充手段。需要应用的设备主要是机械臂【Handler】,需要制作的硬件是系统板【System Board】+测试插座【Socket】。

什么是IC测试?实现芯片测试的解决方法介绍

可靠性测试,主要就是针对芯片施加各种苛刻环境,比如ESD静电,就是模拟人体或者模拟工业体去给芯片加瞬间大电压。再比如老化HTOL【High Temperature Operating Life】,就是在高温下加速芯片老化,然后估算芯片寿命。还有HAST【Highly Accelerated Stress Test】测试芯片封装的耐湿能力,待测产品被置于严苛的温度、湿度及压力下测试,湿气是否会沿者胶体或胶体与导线架之接口渗入封装体从而损坏芯片。

以上就是《什么是IC测试?实现芯片测试的解决方法介绍》的全部内容介绍了,由于实际的制作过程所带来的以及材料本身或多或少都有的缺陷,因而无论怎样完美的产品都会产生不良的个体,因而测试也就成为集成电路制造中不可缺少的工程之一。
