交变湿热测试(Alternating damp heat test )
描述:
交变湿热试验(也称耐湿试验),目前常用标准的交变混热可以分为两种,一种是针对设备,成品级的交变湿热,以GB/T2423.4以及GJB150.9为代表;一种是针对电气器件、微电子元件等器件的交变湿热,以GJB 360B、GJB 548B、GB/T 2423.34。
应用范围:
电子、元器件、电路板等电工电子产品。
交变湿热测试图片:

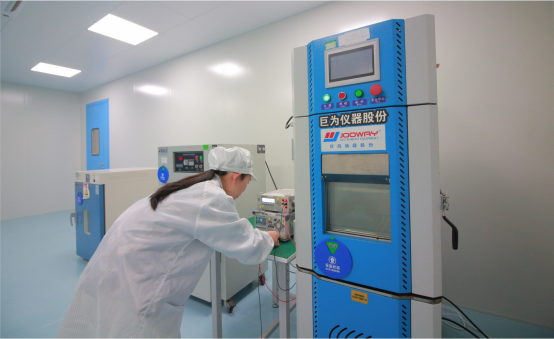

交变湿热测试设备图片:

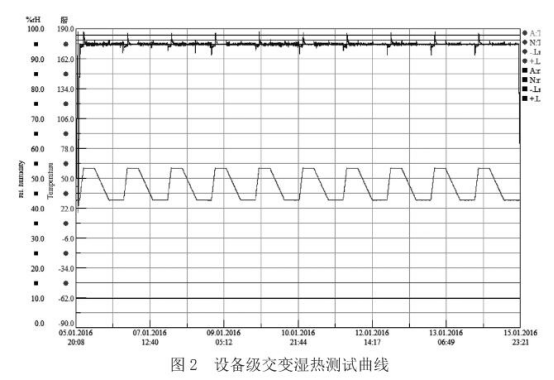

设备级湿热试验:
常用严酷等级
高温和循环次数的组合决定了交变湿热试验的严酷程度,GB/T2423.4推荐的高温为40℃(循环次数为2,6,12,21,56中任选)或者55℃(循环次数为1,2,6中任选);GJB1509中则规定了高温温度为60℃,至少进行10个测试循环。
试验步骤(以步骤3至步骤6为一个循环)
试验中断处理:
测试过程中遇到突然停电等特殊情况造成试验中断时,建议按照以下方式操作:
1)如果在中断过程中交变湿热试验箱内环境条件没有超过允许的误差范围,此时中断的时间应作为总的试验时间的一部分;
2)当中断过程中箱内环境条件低于允许误差下限时,那么应该从中断前后一个有效循环的结束点重新开始继续试验(即中断点所在的循环无效);
3)如果出现过试验的情况,建议好停止试验,重新用新的样品进行试验若经过相关技术人员的判定,认为超过要求的试验条件不会直接造成试验样品特性的破坏,或者该样品为可修复的产品,那么可以将箱内环境恢复至要求环境条件并继续试验,如果在以后的试验中出现样品失效,那么应该认为该项试验结果无效。
器件级湿热试验:
常用严酷等级
温度65℃,湿度90~100%RH,循环次数10次。
试验步骤(以37至97为一个循环):
试验中断处理:
测试过程中遇到突然停电等特殊情况造成试验中断时,在完成规定循环次数之前(不包括后一次循环),如发生了不多于1次的意外试验中段,可重做该循环。若在后一次循环期间出现意外的试验中段,除要求重做该循环外还要求再进行一次无中断的循环。任何中断超过24h都要求从头至尾重做试验。
