Thermal EMMI(InSb)

设备工作原理：Thermal EMMI是利用InSb材质的侦测器，接收故障点通电后产生的热辐射分布，藉此定位故障点(热点、亮点Hot Spot)位置，同时利用故障点热辐射传导的时间差，即能预估芯片故障点的深度位置。

应用领域范围：

集成电路、分立元器件、晶圆量测、TFT LCD面板产业、PCB/PCBA产业。创芯在线实验室检测能力优势：

（1）机台半自动化，分析效率更快；

（2）影像清晰，失效点位置有坐标参考位置，定位更精确；

（3）可以对3D封装 (stacked die)的芯片失效点的深度预估；

（4）由电气专业领域资深工程师分析测试。

设备测试能力:

1、检测芯片封装打线和芯片内部线路是否短路；

2、对Probe探针量测晶圆短路的样品进行局部热点定位，便于CP、3FIB&SEM/EDS测试；

3、介电层 (Oxide)漏电分析；

4、晶体管和二极管的漏电分析；

5、TFT LCD面板&PCB/PCBA的金属线路是否存在缺陷和短路；

6、ESD 闭锁效应；

（1）3D封装 (Stacked Die)失效点的深度预估；

（2）芯片未开盖的故障点的定位侦测；

（3）低阻抗短路(＜10ohm)的问题分析。

7、设备拍照能力：

芯片丝印：在低倍率下，可清楚看出芯片表面丝印(Marking)。

实验室设备优势：

1、低阻抗失效样品侦测：

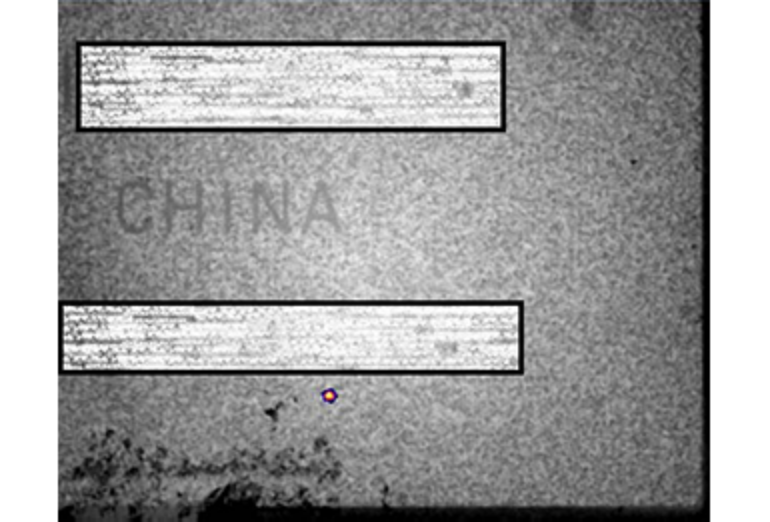

在阻抗极低的短路失效样品中，利用InGaAs与OBIRCH并无法侦测到亮点，但Thermal EMMI可以成功清楚侦测到亮点，并且可以量测亮点相对坐标，便于进一步Delayer 或FIB-SEM/TEM分析。

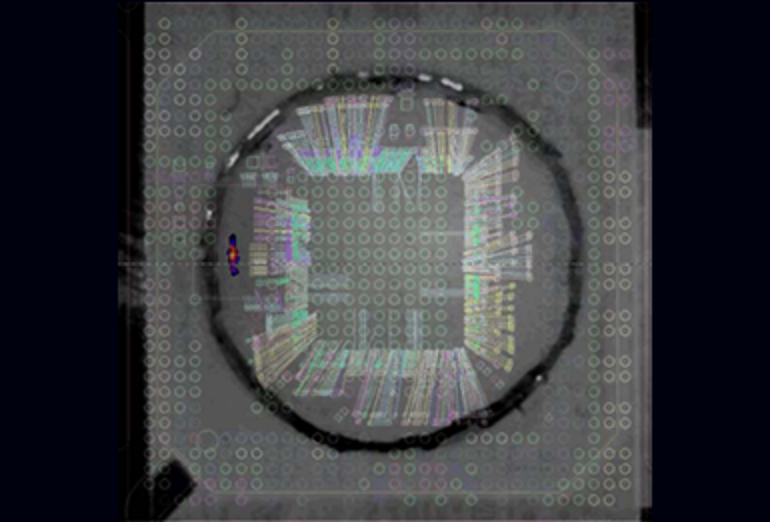

2、芯片可以在非破坏性的条件下侦测到热点：

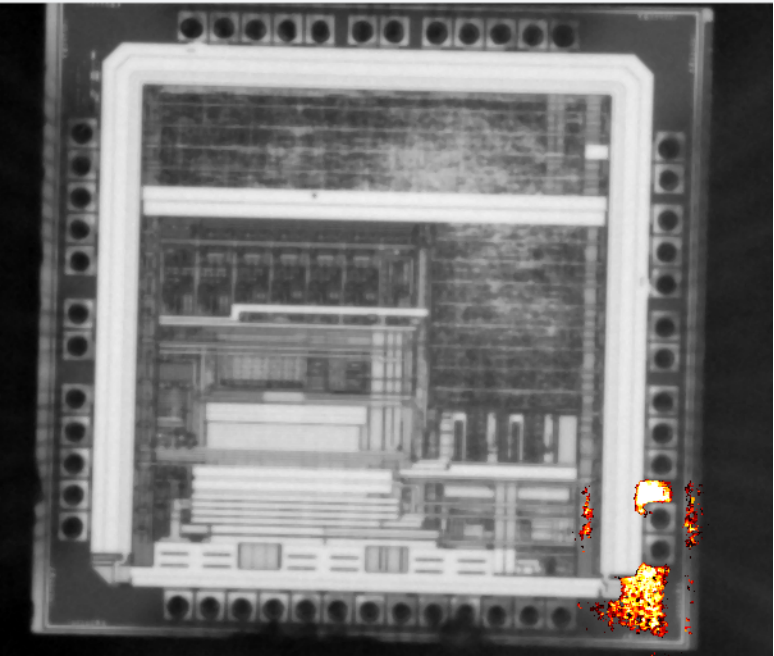

芯片不需要开盖(Decap)，也可侦测出热点(亮点Hot Spot)，结合X-ray检测可以判断热点区域是在裸晶（Die）还是在封装上。

3、PCB短路侦测：

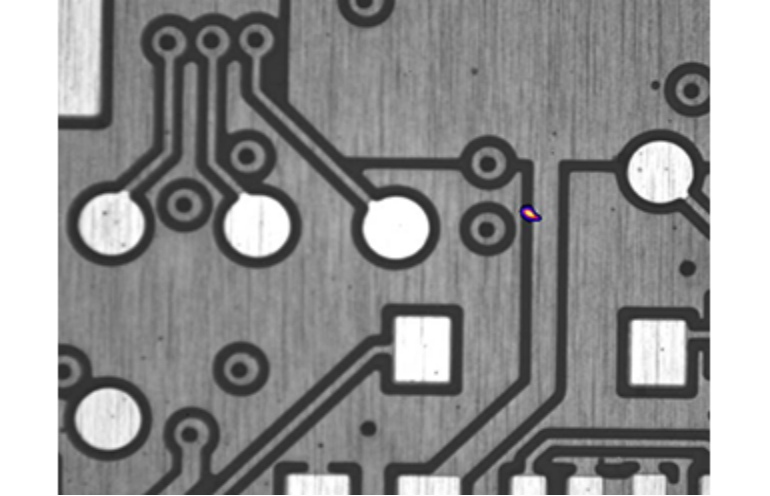

PCB短路问题也可以侦测到Hot Spot(热点)。

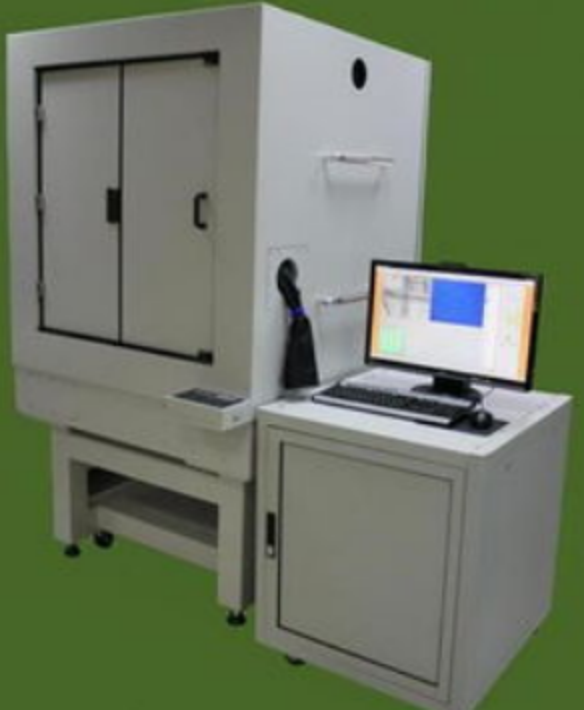

设备图片：
