芯片测试之“神奇”的LED灯
日期：2024-03-08 16:42:09浏览量：27标签:芯片测试
随着LED照明技术的迅速发展，LED照明产品的稳定性、使用寿命、智能化、显指、光效等性能指标日趋成熟，达到满足市场需求状态，LED照明产品已不仅仅满足一般照明需求，而是根据应用场景的不同，衍生出各种应用领域，市场范围不断扩展及延伸。随着技术的不断成熟以及价格的进一步降低，近年来LED照明产品在家居照明、工业照明等诸多领域亦逐步渗透,形成潜力巨大的应用市场。未来，随着景观照明、汽车照明等细分行业的发展，LED照明市场需求仍将保持快速增长。
最近收到客户送检一款智能外控集成 LED 光源（型号：WS2812B），就让我们通过功能测试给大家分享智能LED灯的“神奇”之处。

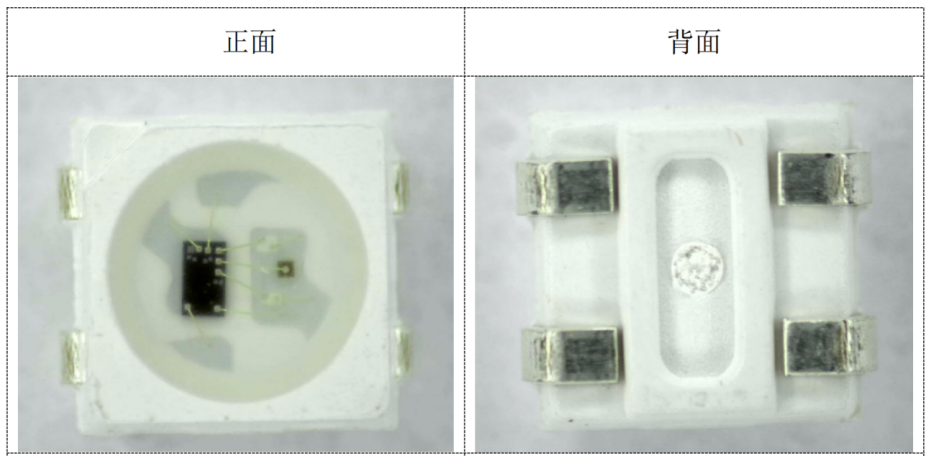

WS2812B是一个集控制电路与发光电路于一体的智能外控LED光源。具有较小体积，其外型尺寸与3535LED灯珠相同，每个元件即为一个像素点。

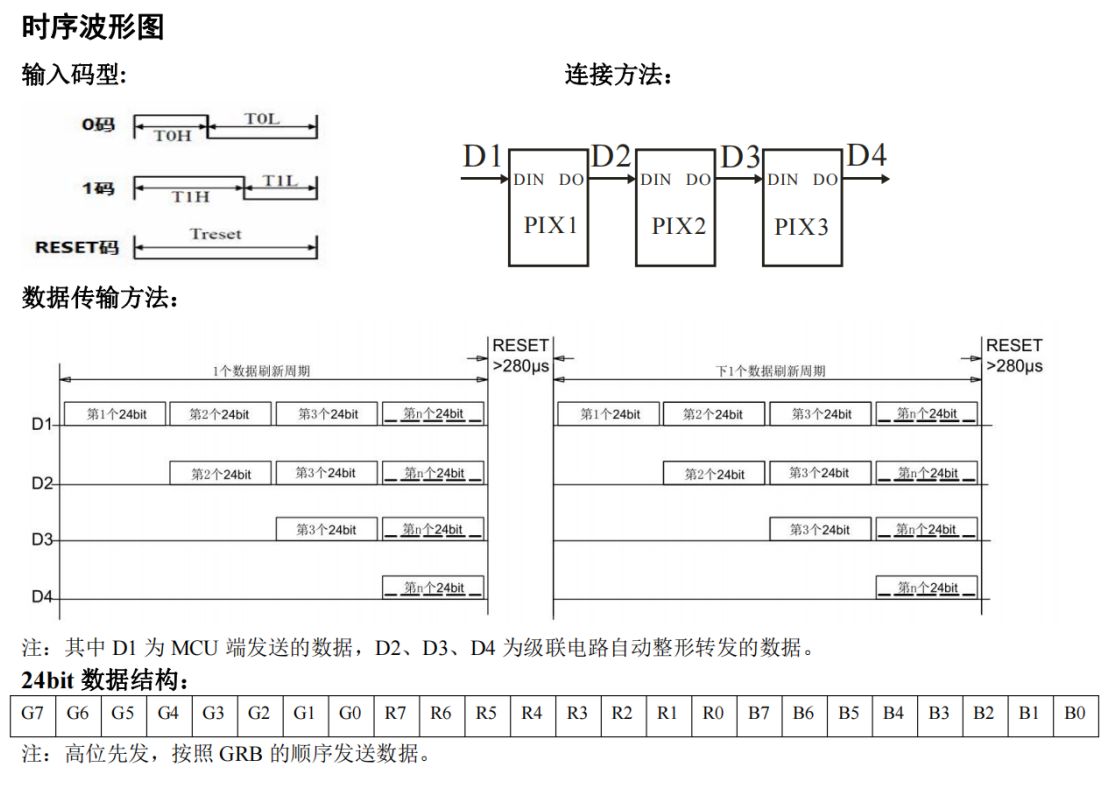

数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
通过上述信息可以了解到：
1.T0H高电平及TOL低电平组合成“0码”，T1H高电平及T1L低电平组合成“1码”，高/低电平时间需严格按照规格书要求设置。
2.LED灯可采用级联方式，先对首先送过来的24bit数据像素点锁存到内部的数据锁存器，剩余数据则采用相同方式通过DO端口传输被锁存到下个LED灯。
3.24bit数据结构：绿灯（G0-G7），红灯（R0-R7），蓝灯（B0-B7）。

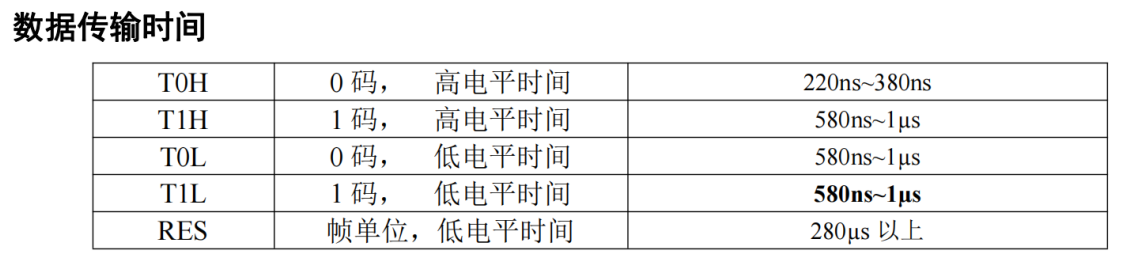

了解LED灯的工作原理之后，那就让我们用专业的功能测试机台验证下，首先按规格书要求可设定测试条件（VDD = 5V，VIH = 3.5V，VIL = 1.5V），时间参数设定如下：

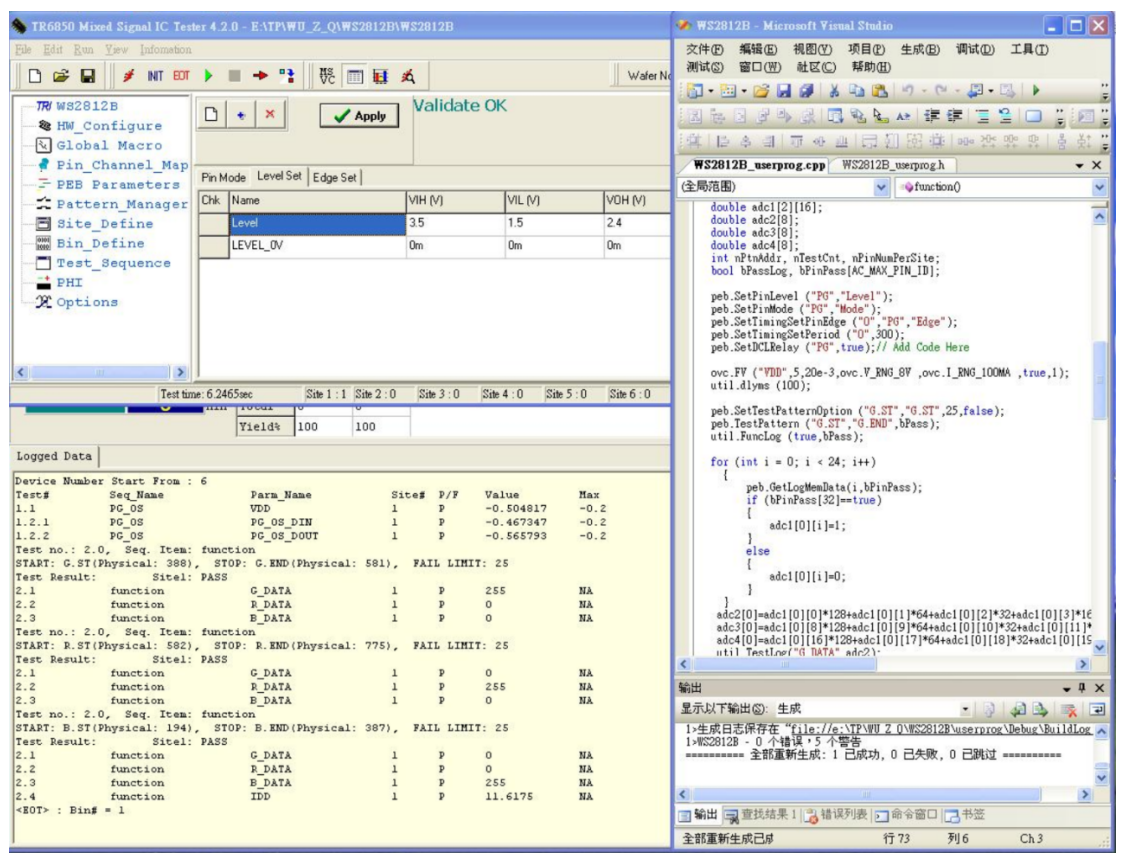

测试界面：

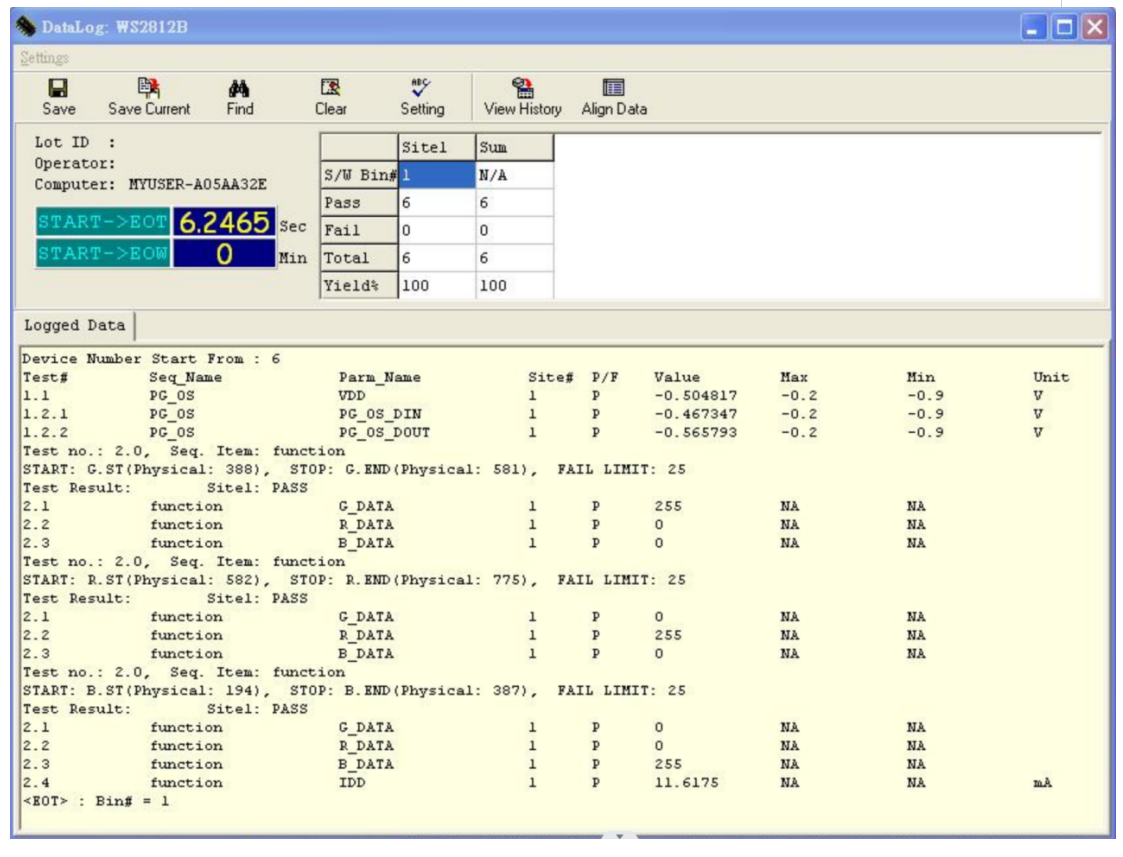

测试结果：

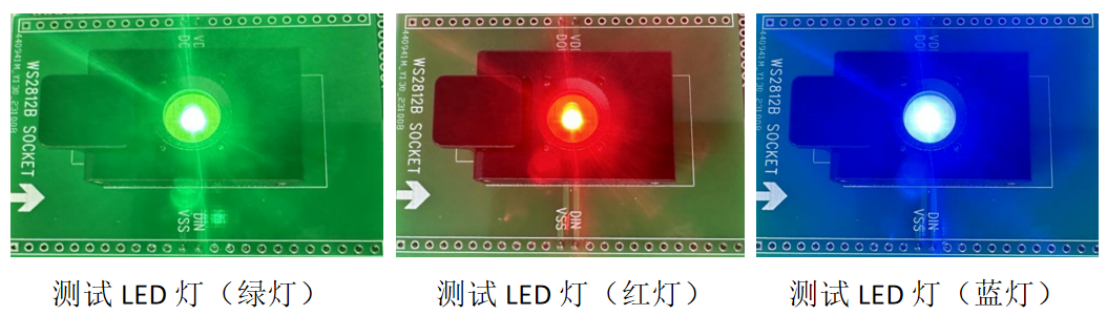

LED亮灯效果：
此次测试我们验证了三基色（红、绿、蓝）颜色显示效果以及级联数据传递的正确性，但该LED可实现256级亮度显示，可完成16777216种颜色的全真色彩显示。电气参数方面验证了电源电压、电源电流 、高电平输入、低电平输入等参数，想了解更过关于LED灯测试方面知识的小伙伴，可关注官方微信公众号，私信我们哦！
